Ausgangslage

Starting point

Im Zuge einer Sanierung wurde die Lüftungsanlage eines großen Bürohochhauses modernisiert. Bis dahin lief die Abluft weitgehend auf konstanten Werten — unabhängig davon, ob Büros voll belegt, teilweise genutzt oder leer waren. Die Anlage war technisch zuverlässig, aber kaum bedarfsgeführt. Das führte zu unnötigem Energieeinsatz und geringer Transparenz darüber, wann und wo tatsächlich Lüftungsbedarf bestand.

As part of a refurbishment, the ventilation system of a large office high-rise was modernized. Until then, the exhaust system largely ran at constant levels regardless of whether offices were fully occupied, partly used or empty. The system was technically reliable, but hardly demand-driven. This led to unnecessary energy consumption and limited transparency about when and where ventilation was actually needed.

Aufgabe & Beitrag

Task & contribution

Ziel war es, die Abluft so zu regeln, dass sie sich an der tatsächlichen Luftqualität orientiert — statt an starren Betriebszeiten. Dazu wurde die Luftqualität über mehrere Stockwerke hinweg in den Büros gemessen und als Führungsgröße für die Zuluft genutzt.

The goal was to control exhaust air based on actual air quality instead of rigid operating schedules. Air quality was measured across multiple office floors and used as the guiding input for supply-air control.

• Installation der VOC-, Temperatur- und Feuchtesensorik über mehrere Etagen
• Elektroinstallation und Einbindung der Sensorik
• SPS-Programmierung auf Basis intelligenter Funktionsbausteine
• Begleitung der Inbetriebnahme
• Feinabstimmung im Zusammenspiel mit SCADA / Gebäudeleittechnik

• Installing VOC, temperature and humidity sensors across multiple floors
• Electrical integration of the sensor setup
• PLC programming based on intelligent function blocks
• Supporting commissioning
• Fine-tuning the control logic together with SCADA / building management systems

Technischer Ansatz

Technical approach

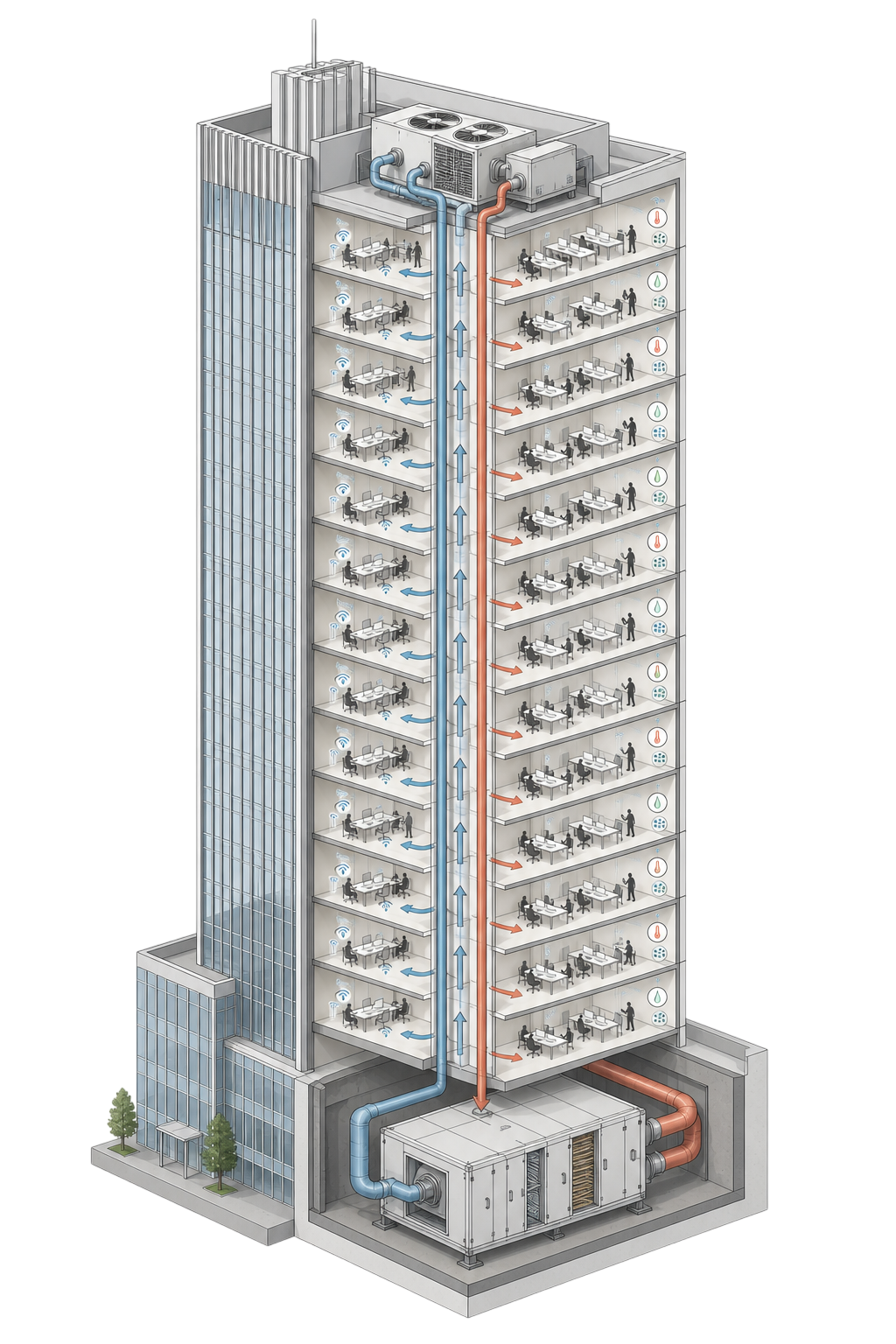

Die Sensorik erfasst VOC-Werte, Temperatur und Feuchte in mehreren Bürobereichen. Die Messwerte werden in der SPS verarbeitet und über Funktionsbausteine zu einer belastbaren Führungsgröße verdichtet. Diese beeinflusst die Zuluftregelung bedarfsgerecht. Über das SCADA-System werden Betriebszustände, Trends und Grenzwerte sichtbar gemacht. So entsteht aus dezentraler Sensorik eine nachvollziehbare und nutzbare Regelstrategie.

The sensor setup captures VOC values, temperature and humidity in multiple office zones. These values are processed in the PLC and condensed into a robust control signal using intelligent function blocks. This signal drives demand-based supply-air control. Through the SCADA system, operating conditions, trends and thresholds become visible. In that way, decentralized sensing is turned into a transparent and usable control strategy.
